Шумоизоляция салона Toyota Camry V50-55 материалами SGM Prime

154

Всем доброго времени суток, кто читает и листает этот фотоотчет, сегодня у нас в работе очень частый гость - это Toyota Camry V50-55, этих автомобилей с 2014 года мы сделали несколько десятков и по ним у нас накоплен большой опыт работ, как по шумоизоляции салона, так и по перетяжке, кстати, фотоотчеты по пошиву салона на Камри

На этом автомобиле мы сделали комплексную шумоизоляцию салона, без снятия торпедо. Скажем сразу, в комплексную шумоизоляцию салона за 60.000 рублей колесные арки не входят, они идут отдельно 17.000 рублей за 4 штуки

DSC_0999

Ну а мы приступаем к шумоизоляции Toyota Camry V50-55, покажем что у нее есть внутри и что мы туда добавили. Начнем с самих материалов, мы работаем с материалами от фирмы SGM Techno с 2015 года, можно сказать, что с самого основания нашей компании, поэтому эти материалы росли вместе с нами, дорабатываясь и улучшаясь из года в год. Поэтому, за качество и эффективность данных материалов можем ручаться — все это подкреплено наших опытом и отзывами наших клиентов, которым результат от шумоизоляции салона нравится и он ощутим.

Шумоизоляция Toyota Camry V50-55 начинается с подготовки, материалы закидываются в специальную печь, в которой они разогреваются до 50-55 градусов, а ребята закрывают сиденья и руль чехлами, кузов частично оклеивают пленкой и приступают к разборке салона. Автомобили Kia частые гости в нашем ателье, поэтому проблем у наших мастеров не возникает, на полный разбор уходит чуть больше одного часа

0AE74A6A-BB96-44ED-8EB5-2F4BC6C36E3D

28031803-C81A-4592-B50C-F04A088F6E1D

Шумоизоляция капота Toyota Camry V50-55. Обычно именно с капота начинается полная шумоизоляция салона, пока двое мастеров разбирают салон, один занимается капотом и багажником. Снимаем штатную подкапотную обшивку, обезжириваем металл и на сам капот наносим первый слой — это 3 мм виброизоляция SGM Onyx Prime, данный материал отлично демпфирует мягкое железо капота. А на картонную обшивку клеим второй слой — это звукоизоляция в виде вспененной резины, толщиной 4 мм. Все прокатываем и собираем обратно, если нужно меняем пистоны на новые

C9901232-73C9-4256-BC9D-E1EDFE636A79

Шумоизоляция крыши Toyota Camry V50-55. Аккуратно, без зацепов и в чистых перчатках мастера разбирают потолок, снимают все стойки, ручки и саму обшивку потолка. На металле крыши мы видим вот такую картину - полное отсутствие штатной виброизоляции и шумоизоляции, лишь маленький вставки из микроволокна присутствуют на самой обшивке, но это однозначно мало

D550F3AB-FD61-4412-8BA5-D752C1847009

Первым слоем на обезжиренный металл потолка мы наносим горячую виброизоляцию SGM Onyx Prime 3 mm которую мы достали из нашей печи, после нанесения этого материала дребезг от дождика или мелкого града, больше не будут вас раздражать, они будут глухими.

39674AC4-7064-4FC9-A4BA-C6DE51B6729E

Вторым слоем на крыше занимает свое место шумоизоляция SGM Barrier Felton это 10 мм плотный акустический войлок, который заполняет всю пустоту между железом и обшивкой крыши, тем самым отлично справляясь с гуляющей под обшивкой потолка воздушной звуковой волной, поездки по трассе однозначно станут более комфортными

B710D534-1513-4046-91BB-4D56C8DEAC64

Шумоизоляция пола Toyota Camry V50-55. После того как потолок у нас уже готов и собран на место мы приступаем к шумоизоляции пола. На полу мы видим вставки из войлока и пласты виброизоляции, чуть ниже мы покажем как она держится на автомобиле

8E4B9F01-E0D8-4EC1-A517-C226AE957674

3F29C1C9-4928-4A62-B524-969C96337BD9

8291FCF3-3B8D-4B66-8AA9-D8A48C27F78B

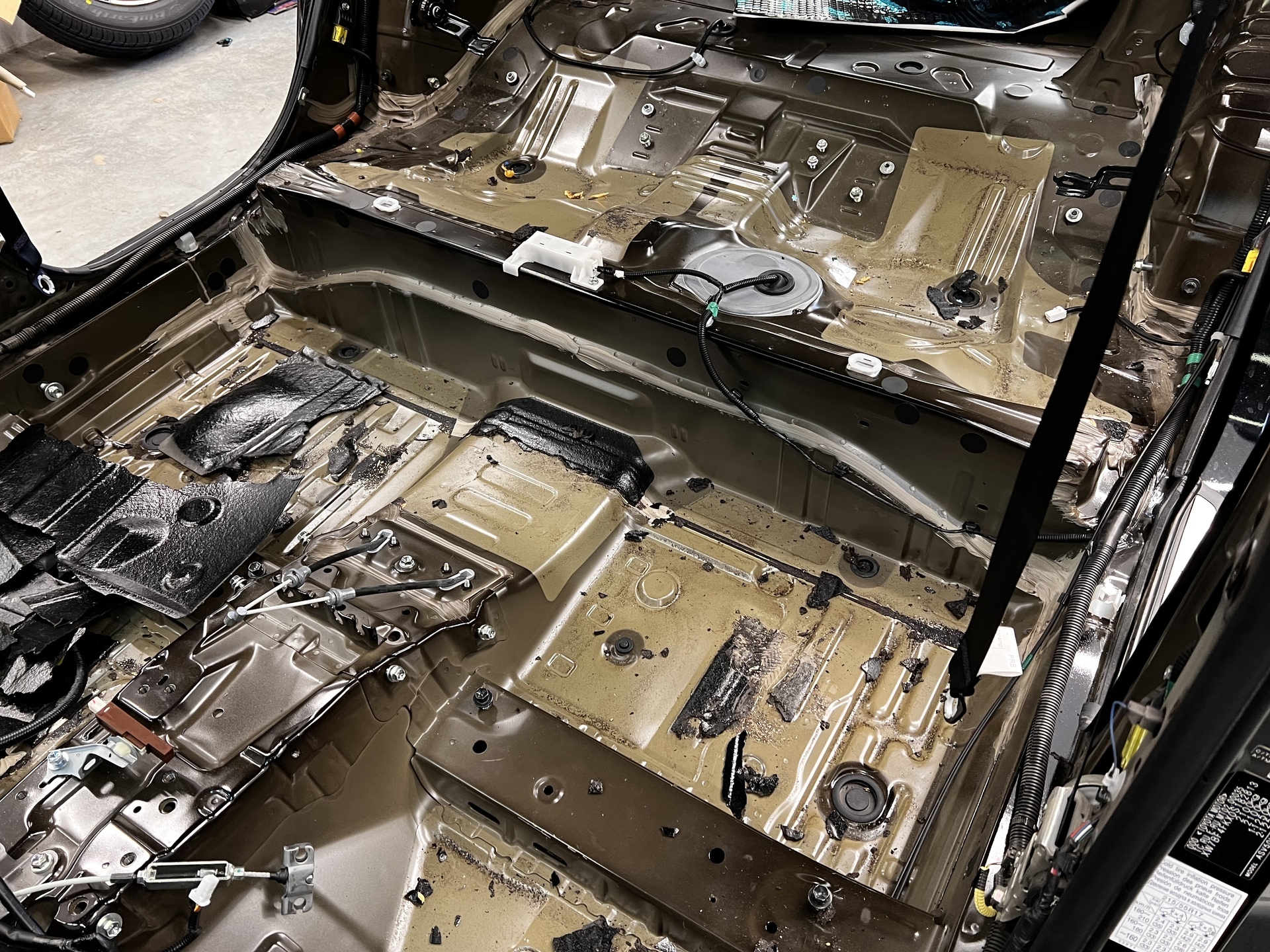

Сняв ковровое покрытие мы видим вот такую картину, голый металл и полностью убранная штатная виброизоляция

2155EA5F-724A-4124-87B3-13EDA362C3B3

2DEFA3EB-C03C-4614-91C9-501F73E3F3D2

A2E47C8F-B898-423C-8B19-60CBCB915FD6

На полу мы видим пласты виброизоляции, которые стоит чуть чуть поддеть и они отпадывают, где то более мелкими кусочками, а где то и целыми пластами, для примера смотрите фото ниже. Это все нужно убирать, если наклеить наш материал на такую заводскую виброизоляцию, он просто не будет работать, а будет лежать мертвым грузом....поэтому всю штатную виброизоляцию отправляем в мусорку, за это Тойоте можно поставить неуд.....

E7F17218-9438-43D9-A379-07DC8B09F059

D7D044B5-2385-47D8-A514-19709831EC67

После того как мы разобрали пол и показали что внутри у Toyota Camry V50-55, мы обезжириваем металл и приступаем к нанесению первого слоя, это толстая виброизоляция SGM Onyx Prime 4 mm, которая была разогрета в печи до 55 градусов и в горячем состоянии отлично приклеивается к металлу, а после остывания отлично справляется со структурным шумом металлом и вибрациями которые мы ощущаем ногами, от проезда различного вида неровностей, благодаря первому слою автомобиль становится более "плотным и сбитым"

DB2DF7EC-6A15-43E1-BF46-B2A6CD268893

11E635F6-1DD4-4B0C-9AF5-089F24E0119C

Так же по максимуму залазим под ноги водителя и пассажира - это одно из самых шумных мест в автомобиле, ведь там находятся колесные арки от которых идет шум от колес и дороги, плюс вибрации от двигателя.

D1BC883F-54FA-4AA0-BE36-4EC1036266EA

Вторым слоем при шумоизоляции Toyota Camry V50-55 свое место занимает мембранная шумоизоляция SGM Barrier Mix 6 mm. Данный материал является отличной шумоизоляцией и представляет собой "сэндвич" из мастичного слоя, слоя шумоизоляции и слоя звуковой мембраны, таким образом в одном материале сочетается сразу два вида материала, различного назначения

219D4433-A204-40A4-B83E-633613DB4DF8

7F483AEB-7C75-412A-9605-8EBCEF90C56E 561702C4-C625-4893-8E09-CBD032D21478

И точно так же максимально залазим в пространство под торпедо

8DA03406-7144-4D22-8040-DD219530A1E3

Шумоизоляция багажника Toyota Camry V50-55. Сняв заднюю полку и боковые части багажника, достав запасное колесо мы видим вот такую картину. Багажник, как и пол в салоне, абсолютно пустой, лишь две маленькие вставки из микроволокна присутствуют на боковых обшивках, но ничтожно мало. Посмотрите на панораму пустого багажника

DF539278-740C-4D1C-B46D-99151B3E3A48

02F99A54-CFFA-471B-9221-3FA6427C171F

C845758D-3E8E-435C-A6AD-4EA20B03EC17

Первым слоем при шумоизоляции багажника Toyota Camry V50-55 занимает горячая виброизоляция SGM Onyx Prime 4 mm, данный материал размещает на дне багажника, арках и в крыльях багажника, покрывая их сплошным слоем

132E8194-B726-44C2-88A1-4CB3E5BE2F4F

A5F9121B-41AE-4CE8-B7FD-7DF563A9C808

A23A0F0A-58B7-4B0E-BD45-C0EEB0F11995

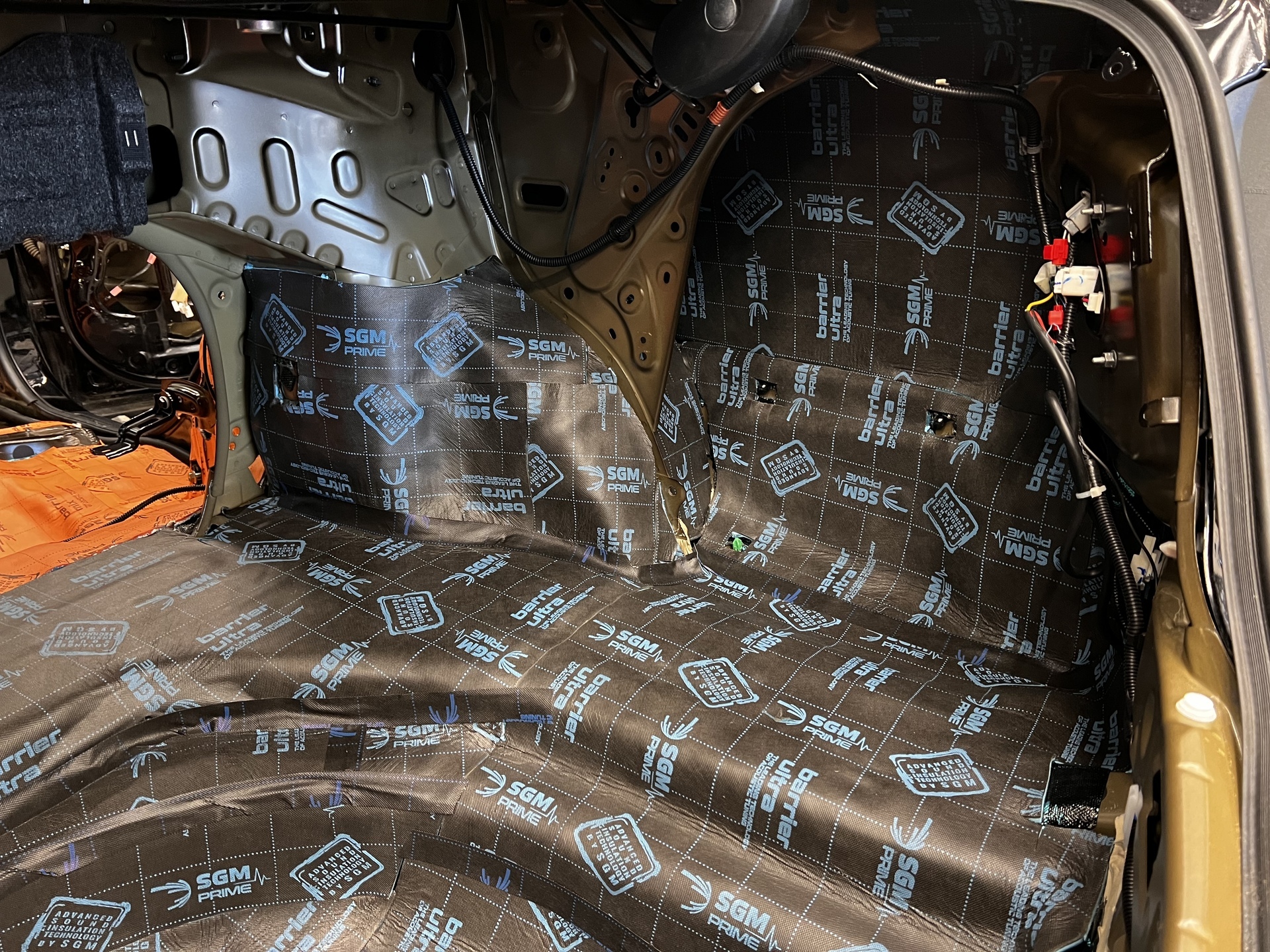

Вторым слоем свое место в багажнике занимает звукоизоляция SGM Barrier Ultra 6 mm. Так как это седан, то данным материалом мы отсекаем звук идущий из багажника в салон. Обратите внимание на эстетику оклейки, все стык в стык и закрыто лентами. Все заклеено сплошным ковров, если клиент заглянет под полку в багажнике в обычной жизни, то точно не будет расстроен "лоскутковым творчеством" - все заклеено аккуратно

E73F147A-D024-4081-BB77-355AADB93D5C

9F8F9AD8-58DE-457C-8573-1A47905BA478

7472B6D2-63B5-4495-8F93-71CC884AD79F

Конечно же, не забываем про шумоизоляцию крышки багажника, само железо проклеивается пластами виброизоляции, а на войлочную или пластиковую обшивку наносится слой 12 мм шумоизоляции и антискрипа Виолон ВЭЛ "Волна"

B807AA83-D32E-45CA-A2BA-851D03FA9537

В итоге салон Toyota Camry V50-55 после шумоизоляции выглядит вот так, все заклеено сплошным ковром. Ну не красота ли?

BEE37F4F-4115-437E-B42B-A765DB22BC8C

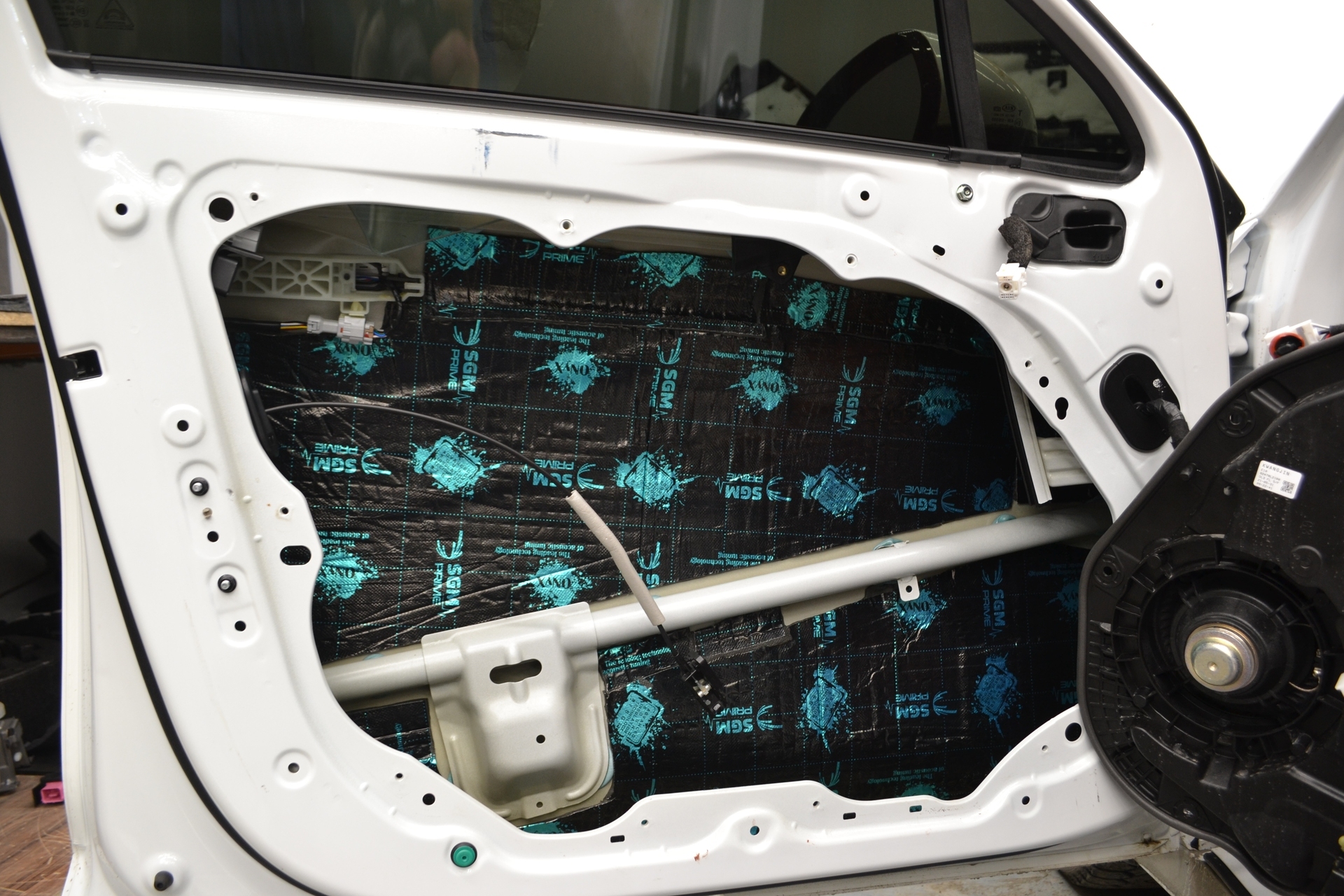

Шумоизоляция дверей Toyota Camry V50-55 начинается, с аккуратного снятия дверной карты и разборки щита стеклоподъемника, и у нас появляется отличный доступ к внутренности дверей. Обезжириваем металл и приступаем к шумоизоляции. Первым слоев наносим виброизоляцию SGM Onyx Prime 3 mm, которая отлично демпфирует металл внешней стенки двери (в данном случае мы взяли фото дверей с другой Киа К5 белого цвета, так как не получилось на темном сфоткать все слои)

DSC_0272

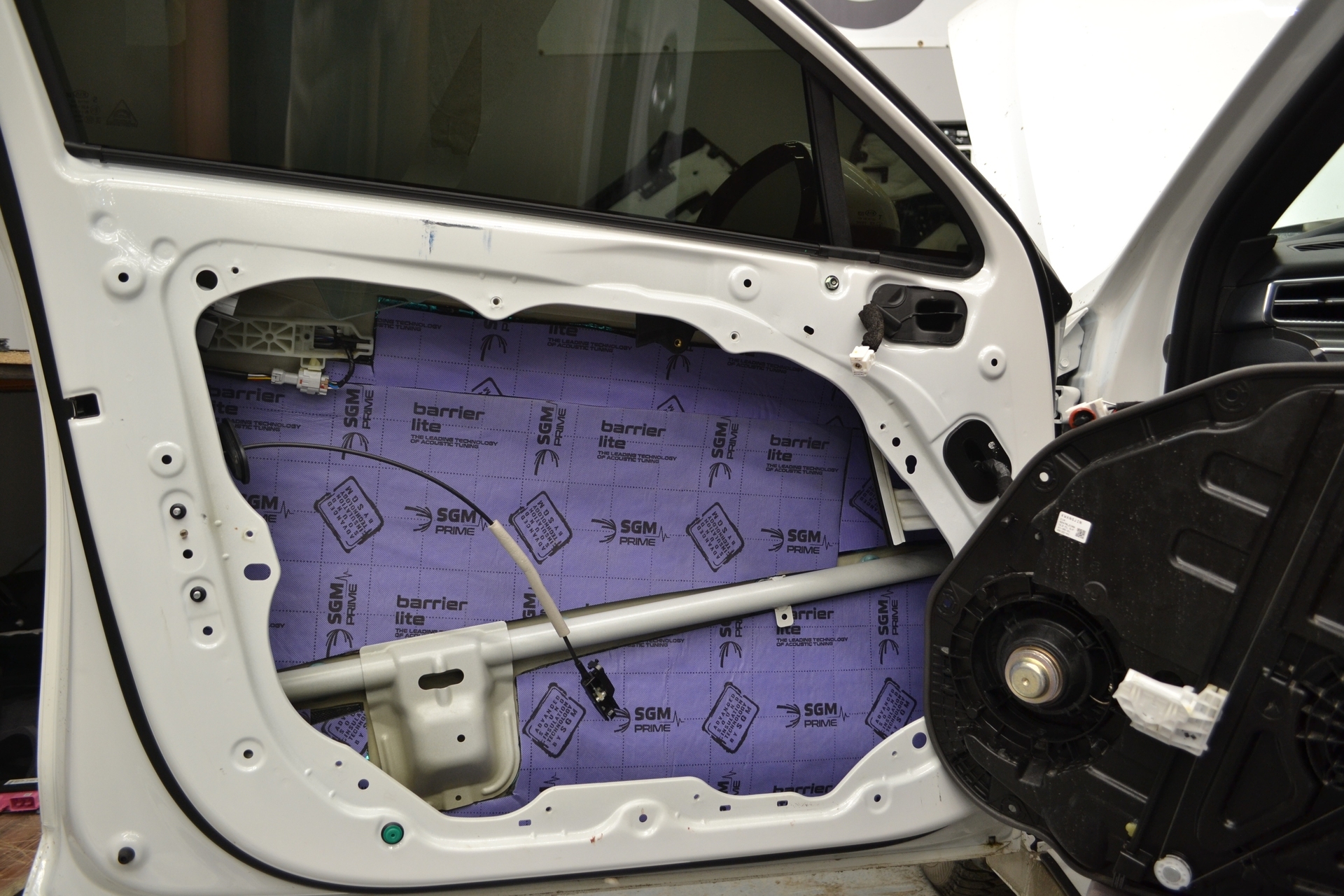

Вторым слоем в дверях используется материал, специально предназначенный для них, он имеет влагостойкую монтажную мастику и не впитывает влагу, что очень важно для дверей, так как влаги там всегда в избытке, от конденсата и всего того что стекает внутрь снаружи (дождь, грязь, снег) — это материал SGM Barrier Lite 6 mm

DSC_0285

Третий слой на данном автомобиле на дверях отсутствует, так как щит стеклоподъемника выполнен из твердого пластика и смысла в его виброизоляции нет

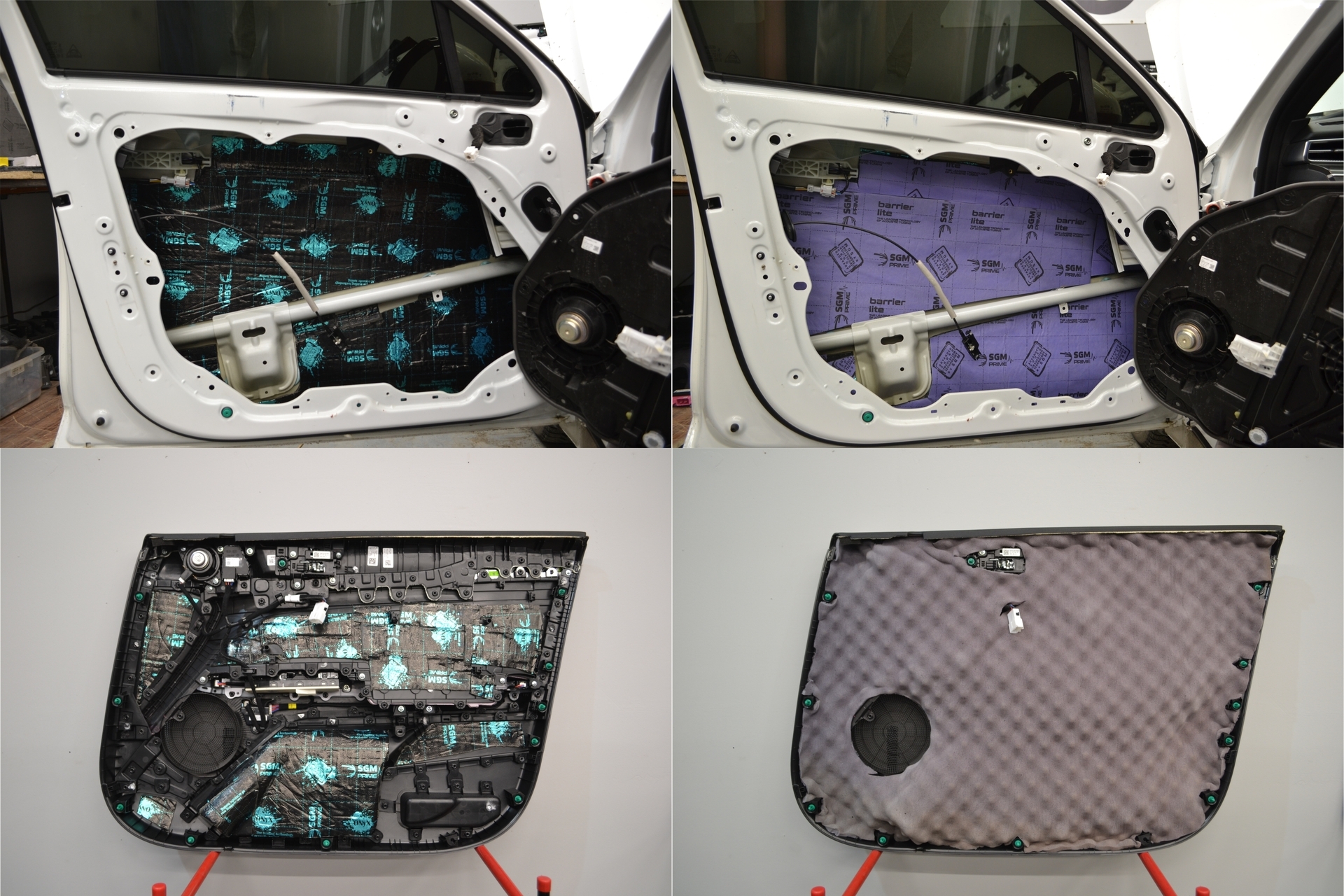

Четвертый и пятый слой наносятся на дверные обшивки, это пласты виброизоляции и финальный слой антискрип и шумопоглотитель SGM Виолон Вэл 15 мм в виде "пирамидок"

DSC_0427

DSC_0433

Untitled collage

Таким образом, мы завершаем полную шумоизоляцию салона Toyota Camry V50-55, протираем весь салон и обшивки, проверяем все по чек — листу из 90 пунктов, каждый пункт это наш опыт за 7 лет, ну и финально проверяем автомобиль сканером на наличие ошибок и автомобиль уезжает кататься по дорогам Свердловской области

  • Стоимость шумоизоляции салона на Toyota Camry V50-55 на 07.06.2022 составляет 60.000 рублей
  • Срок 2 дня
  • Добавленный вес 50 кг
  • Гарантия 1 год на все неприятности которые могут возникнуть после шумоизоляции салона
